Canon AE‑1 / A‑1: Batterieklappe ersetzen (3D‑gedruckter Ersatzteil‑Guide)

Die Batterieklappen der alten Canon A‑Serie sind leider berüchtigt dafür, irgendwann den Geist aufzugeben und abzubrechen. Aber hey, keine Panik! Wir haben uns dem Problem angenommen und eine passgenaue Ersatz-Batterieklappe für Canon AE-1 / A-1 entwickelt, die wir direkt bei uns im Shop anbieten. Sie passt perfekt an deine Canon AE‑1, AE‑1 Program oder Canon A‑1.

In diesem Guide zeige ich dir, wie du die defekte Klappe ganz easy demontierst, die wichtigen Originalteile rettest und unseren 3D‑gedruckten Ersatz einbaust. Und bleib bis zum Schluss dran – da habe ich noch einen kleinen Bonus-Tipp für die oft fehlende Winder‑Abdeckung.

Was du brauchst

• Die 3D‑gedruckte Ersatz‑Batterieklappe (gibt's bei uns im Shop)
• Einen schlanken, spitzen Hebel oder Dorn (um das Scharnier zu entriegeln)
• Einen kleinen Kreuzschlitz‑Schraubendreher (für die Verriegelung)
• Eine Pinzette oder feine Spitzzange
• WD‑40 (oder etwas ähnliches zum Reinigen/Schmieren) und ein Papiertuch
• Eine flache Ablage, damit die winzigen Teile nicht verschwinden

Kurz vorweg — was du von der alten Klappe weiterverwendest

Wichtig zu wissen: Unsere 3D‑Klappe kommt ohne das innere Verriegelungs-Metallstück. Du musst also zwingend den langen Metallstift und die kleine Schraube (samt dem Kunststoffplättchen) aus deiner alten, kaputten Klappe retten. Ohne diese Originalteile hält der neue Deckel nicht.

Schritt‑für‑Schritt Anleitung

1. Stromlos machen & öffnen. Nimm zuerst die Batterie (4LR44) raus und öffne die Klappe soweit es geht.

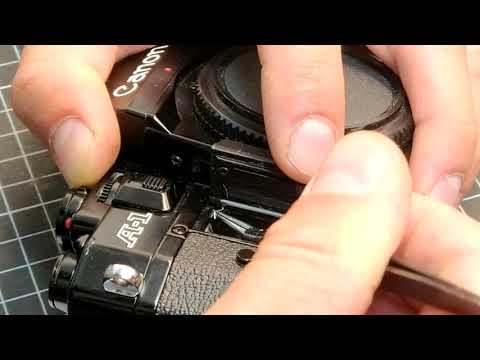

1. Scharniere lösen. Schnapp dir dein spitzes Werkzeug und drücke das Scharnier in die Richtung, bis es spürbar „klickt“ oder nachgibt. Mit etwas sanfter Gewalt lässt sich der Metallstift herausdrücken – danach kannst du die alte Klappe einfach herauswackeln. Pass gut auf das kleine Metall- bzw. Kunststoffteil auf und leg alles sicher beiseite.

1. Verriegelungsmechanismus ausbauen. Da unser Ersatzteil kein Schloss integriert hat, musst du die Verriegelung aus deiner alten Klappe „transplantieren“. Dafür brauchst du den Kreuzschlitz‑Schraubendreher. Es ist nur eine einzige Schraube – aber Vorsicht, die Teile sind winzig!

1. Scharniere reinigen (falls nötig). Oft sind die Scharniere über die Jahrzehnte verdreckt und klemmen. Wenn du den Stift schon draußen hast, gönn ihm eine Abreibung mit etwas WD‑40 auf einem Papiertuch. So läuft das neue Teil später butterweich.

1. Verriegelungsstück in die neue Klappe setzen. Jetzt kommt das Puzzleteil in die neue Batterieklappe. Mit einer feinen Zange oder Pinzette setzt du das kleine Bauteil vorsichtig ein. Orientierungshilfe: Der kurze Teil zeigt zur Kamera, der lange Teil zur Klappe.

1. Klappe ins Gehäuse einführen. Schieb den Kopf des Scharniers in die Aufnahme an der Kamera. Drück den Stift mit einem Werkzeug vollständig in die Nut, bis die Klappe sicher sitzt.

1. Feinjustierung & Test. Wackelt noch was? Dann schieb den Scharnierstift noch ein Stückchen weiter rein. Die Klappe sollte fest sitzen, aber nicht klemmen. Das Ausrichten des kleinen Verriegelungsteils kann etwas fummelig sein – Geduld ist hier dein bester Freund.

1. Batterie einsetzen & abschließen. Pack die 4LR44 Batterie wieder rein und mach den Deckel zu. Er sollte sauber einrasten und sich wie früher öffnen lassen.

Tipps & häufige Probleme

• Teile-Management: Nutze eine magnetische Schale. Nichts ist ärgerlicher, als die winzige Originalschraube im Teppich zu suchen.
• Klappe wackelt? Meist muss der Stift nur noch einen Millimeter tiefer in die Verriegelung.
• Scharnier klemmt: Ein Hauch WD‑40 wirkt Wunder, aber ertränk die Kamera bitte nicht in Öl.
• Originalteile sind Pflicht: Das lange Kunststoffteil vom Originalschloss muss intakt sein, sonst greift unsere Ersatzklappe nicht.

Ein kleines Easter‑Egg: Winder‑Abdeckung ersetzen

Fehlt bei deiner Kamera unten auch dieser kleine runde Deckel für den Motor-Drive? Das kennen wir zu gut. Deshalb haben wir auch dafür eine Lösung: Eine Winder-Abdeckung für Canon AE-1 / A-1, die farblich perfekt zum Gehäuse passt. Zum Festschrauben kannst du übrigens super eine Münze nutzen, falls du gerade keinen passenden Schraubendreher zur Hand hast.

Fazit

Eine gebrochene Batterieklappe ist noch lange kein Todesurteil für deine schöne Canon. Mit dem richtigen Ersatzteil, ein bisschen Geduld und Standard-Werkzeug ist das Problem schnell gelöst. Achte gut auf die kleinen Originalteile, dann ist deine AE‑1 oder A‑1 im Handumdrehen wieder startklar für den nächsten Film.

In diesem Sinne: gut Licht!

Euer Vladi
