Canon EOS 50E / Elan II / EOS 55: Türverschluss (Latch) reparieren – Schritt‑für‑Schritt Anleitung

Die Canon EOS 50E (in den USA als Canon Elan II und in Japan als Canon EOS 55 bekannt) ist eine geniale semi‑professionelle Filmkamera. Aber sind wir ehrlich: Sie hat eine echte Achillesferse. Der Kunststoff‑Verschluss (Door Latch) der Rückwand gibt irgendwann den Geist auf und die Klappe hält einfach nicht mehr zu. Der Grund ist fast immer dieser kleine, spröde Kunststoff‑Haken, der abbricht. In diesem Beitrag zeige ich euch, wie ihr das Teil ganz easy selbst austauscht – mit minimalem Werkzeug und einem passenden Ersatzteil.

Kurzüberblick: Was du brauchst

• 3D‑gedruckter Ersatzhaken (Set)
• Kleiner Kreuzschlitz‑Schraubendreher
• Optional: Feinpinzette
• Optional: Sekundenkleber (falls die Kontakte nicht von selbst halten)
• Einen sauberen, gut beleuchteten Arbeitsplatz und eine kleine Schale für die Schrauben (damit nichts wegrollt!)

Den passenden Ersatzhaken haben wir übrigens im Shop, falls du dir das Drucken sparen willst: Ersatzteil für EOS 50E hier bestellen.

Vorsichtshinweise vorab

• Arbeite mit Gefühl – die kleinen Schrauben und Federn verabschieden sich gerne mal auf Nimmerwiedersehen.
• Trenne keine elektrischen Verbindungen, außer den Teilen, die ich hier beschreibe.
• Wenn du unsicher bist: Mach zwischendurch einfach Fotos mit dem Handy, das hilft beim Zusammenbau ungemein.

Schritt‑für‑Schritt: Austausch des gebrochenen Hakens

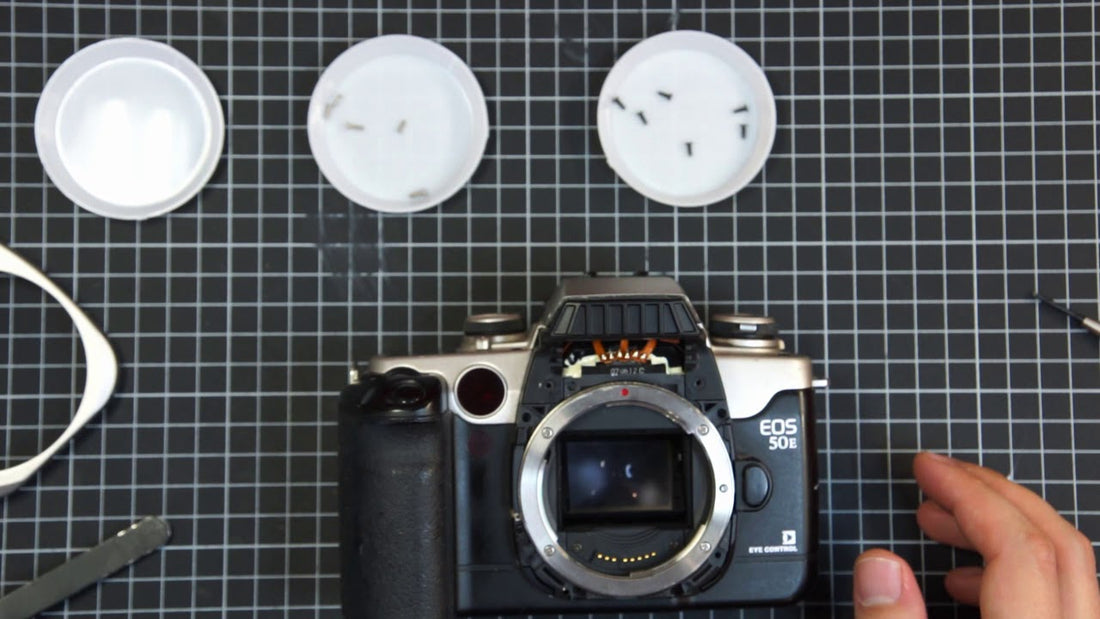

1. Schrauben an der Unterseite entfernen. Dreh die Kamera um und schraub die fünf Schrauben am Boden heraus.

1. Abdeckung des Objektivanschlusses lösen. Jetzt kommt die Lens Mount Cover Plate dran. Sie wird von fünf silbernen Schrauben gehalten. Pack die Schrauben ordentlich beiseite, damit du sie nicht verwechselst.

1. Seitliche Scharnierabdeckung abschrauben. Entferne die zwei Schrauben, die die seitliche Abdeckung halten. Achtung: Unter der Abdeckung steht der alte Haken unter Federspannung – pass auf, dass dir nichts entgegenfliegt.

1. Kaputtes Teil entfernen. Zieh den gebrochenen Plastikhaken vorsichtig raus. Wichtig: Die Metallkontakte bzw. Kupfer‑Klammern musst du retten! Die brauchen wir für das neue Teil.

1. Neue Komponente einsetzen. Setz die Kupferkontakte auf deinen neuen 3D‑gedruckten Haken. Normalerweise klickt das gut ein; falls es wackelt, hilft ein winziger Tropfen Sekundenkleber zur Fixierung.

1. Feder einhängen und Scharnier einführen. Jetzt wird's kurz fummelig: Häng ein Ende der Feder an den kleinen Stift am Scharnier und führe das Ganze vorsichtig in die Führung ein. Das Teil muss locker gleiten und die Feder sollte es von selbst wieder in die Ausgangsposition ziehen.

1. Kontakttest und Zusammenbau. Check kurz, ob der Kupferkontakt unten die Platine berührt. Alles gut? Dann Deckel drauf, festschrauben, Lens‑Mount‑Abdeckung wieder dran und alle Schrauben festziehen. Fertig!

Wie muss das sitzen?

Das Scharnier sollte schön frei gleiten. Wenn du die Klappe öffnest, muss die Feder den Haken zurückziehen. Der Kupferkontakt ist essenziell – nur so checkt die Kamera, dass die Rückwand wirklich zu ist (sonst löst sie nicht aus).

Tipps & Troubleshooting

• Kontakte rasten nicht ein? Manchmal hilft leichtes Nachbearbeiten am 3D‑Druck (Feile oder feines Schleifpapier).
• Kleber: Sei sparsam! Ein Tropfen Sekundenkleber reicht. Nichts darf die Mechanik verkleben.
• Fehler nach Montage? Meistens liegt der Kupferkontakt nicht sauber auf der Platine auf. Einfach nochmal aufschrauben und prüfen.
• Ordnung ist das halbe Leben: Leg die Schrauben in eine Schale, die Dinger verschwinden schneller als man gucken kann.

Fazit

Die Reparatur des EOS 50E Hakens ist kein Hexenwerk. Mit einem Schraubendreher und dem richtigen Ersatzteil hast du das in wenigen Minuten erledigt. Wenn du auf die Feder und den Kontakt achtest, ist deine Kamera danach wieder voll einsatzbereit.

Falls du das Ersatzteil brauchst, schau direkt bei uns rein: EOS 50E Latch Ersatzteil

Viel Erfolg beim Basteln – und wie immer: gutes Licht!

Euer Vladi
